製品概要

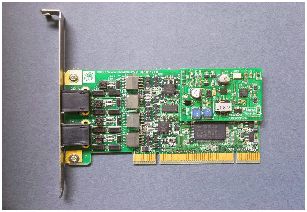

亀通ISDN-NTボードは、ISDN回線の交換機側(NT点)にあたる、PCIバスのBRI通信カードです。PCからISDN-NTカードを制御する事により、既存設置済みのビジネスホンの主装置を、PCで制御する事が可能となります。
機器組込み用のボードとなっていますので、長期にわたる安定した供給が可能です。
ISDN-NTボードのコネクタ(PBXポート)に、既存通信設備を接続する事により、運用実績のある通信端末をリプレースする事無く、ネットワークに接続する事が可能となります。

今まで、ISDN回線に接続されていたビジネスホン主装置のケーブルを、ISDN-NTカードに接続し、パソコンをIP網に接続すれば、月々の電話の基本料金の削減が可能です。又、IP-Phoneで通話する事で、通話料金、電話代のコストダウンも可能となります。

ISDN通信カードと併用する事で、IP-Phoneのゲートウェイ(IP-GW)としての、利用が可能です。
ISDN 通信カードを利用したVoIP-GWの構築

【既存ビジネスホン(PBX)での使用例】

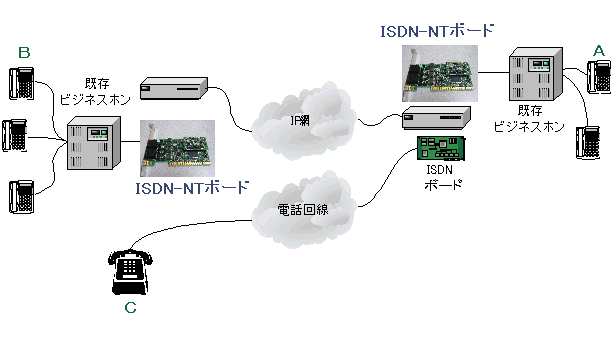

【既存ビジネスホンのIP-Phone化】

• 既存ビジネスホンのIP-Phone化
  ビジネスホンＡ ⇔ ビジネスホンＢとIP-Phoneで通話
• ISDNボード(亀通)を使用すれば、外線交換(VoIP-GW)も可能
  ビジネスホンＡ ⇔ 電話Ｃと通話

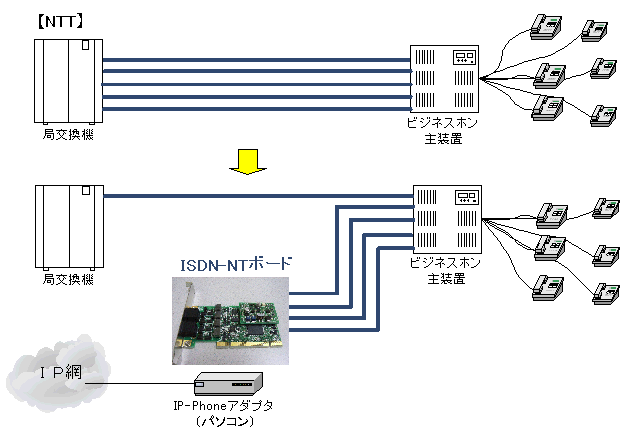

【回線基本料金の削減】

• ４回線解約で▲14,120円/月のコストダウン
  ISDN回線基本料金3,530円/月×4=14,120円

主な特徴

1. SDN BRI NT点(PBXポート)　2ポート搭載
2. 3.3V/5V PCI対応
3. PCI Rev2.x準拠
4. ロープロファイル・ハーフサイズ
5. 2回線収容
6. SDN-PCI-NTボード複数枚同時使用可能
7. 音声制御
8. 開発KITによりユーザ独自の通信アプリケーション開発可能(FRAPI-A Likeな呼び出し)
9. 小型・低価格
10. 機器組み込み用のISDN-NTボードとなっておりますので、長期にわたる安定した製品供給が可能です
11. 亀通開発・生産・販売、国内生産品
12. 各種カスタマイズ可能
13. ドライバ・ISDNプロトコルスタック・回路図・FPGAのソース開示も可能です(費用別途)

概略仕様

項目	仕様
回線I/F	ISDN BRI NT点IF
回線数	2
接続方式	P-MP接続
通信チャンネル	2B+D×2
交換方式	Bch回線交換(音声)
通信プロトコル 実装機能	u-law(音声) トランスペアレント DTMF 検出・送出 音声ボリューム機能 u-law(G.711)⇔PCM(WAVE File)変換機能
INSサービス	ダイヤルイン、iナンバー、ユーザ間情報通知(UUI)、サブアドレス、他
ローカルバス	PCI Rev2.x準拠(PCI-SIG)
複数ボード同時使用	可能
LowProfile PCI	○
PCI 3.3V対応	○(3.3V/5V 両対応)
ドライバ/APIライブラリ	亀通ボードAPI(独自ドライバ)　FRAPI-A Like関数 Linux用 開発KITに添付
対応OS	Turbolinux 10 server (2.6.8-6) Windows、その他のLinuxについては、お問合せ下さい。
消費電力	5V 800mA(MAX)
外形	122*64*14(金具を除く) LowProfile PCI
その他	40V給電

応用用途

• ISDN回線を利用した設備のIPコンバータ
• VoIPアダプタとしての利用
• IP-phoneの回線コンバート
• 既存レガシー機器のIP化
• IPアダプタ

ISDN-NTボード開発KIT

ユーザ独自の通信アプリケーションを作成する為のAPIライブラリです。
開発KITにはISDN-NTボード 1枚、サンプルプログラム、ボードドライバ、APIライブラリが付属しています。

開発KITご購入後は、ボードのみの単品購入は可能です。

FRAPI-A Likeな呼び出し方法となっています。サポート費用も含まれております。

Windows版で付属するサンプルプログラム・ライブラリ等はマイクロソフト社製VisualC++6.0用です。

サポート情報

• ISDNボードドライバの更新方法について

※ボード・開発KIT共に評価用貸出機もありますので、別途御連絡下さい。
