• 亀通ISDNボードが3.3V PCIバスに対応しました。3.3/5V PCI自動対応となります(ISDN-PCI20-4Bxx)
• 交換機側通信カード(ISDN-PCI-NT)と組み合わせる事により、内線+外線のIP-PBX構築が可能となります。
  ISDN-PCI-NT

製品概要

亀通ISDNボードはPCIバスの ISDN通信ボードです。機器組込み用のISDNカードとなっていますので、長期に渡る安定した供給が可能です。

亀通ISDN通信ボードは複数枚同時使用が可能となっており、多回線接続が可能です。

LowProfileサイズでありながら、ISDNボード1枚で、2回線収容しており、4ヶ所への同時接続が可能です。

CTIサーバ、PCによる自動音声応答装置、LAP-Bを使用した金融端末、X.25を利用したPOSシステム、センタ側集合モデム(集合TA、集合ターミナルアダプタ)、Voice GatewayとしてのIP-PBXなど、様々な通信システムでご利用いただけます。

又、ISDN通信ボード単体でJATE認定を取得しております。

• VoIPゲートウェイ(VoIP-GW)での使用例
• バルク接続での使用例
• PPP(TCP/IP)-NDIS/RASとDchパケット(X.25)通信での使用例
• PPP(TCP/IP)-NDIS/RASと相手ルータでの使用例
• Dch/Bchパケット多重(X.25)での使用例
• NDIS RASドライバ(PPP)バルク接続(多回線接続)　ISDN 4回線(4BRI-512Kbps)接続での使用例
• NDIS RASドライバ(PPP)バルク接続(多地点接続) ISDN 4回線(4BRI)8ヶ所接続での使用例

主な特徴

1. PCI Rev2.x準拠
2. ロープロファイル/ハーフサイズ
3. 2回線収容
4. 複数枚同時使用可能
5. i.430データ転送可能
6. 音声制御対応
7. Dchパケット(INS-P)/Bch回線交換同時通信可能
8. ISDNボード開発キットによりユーザ独自の通信アプリケーション開発可能(FRAPI-A Likeな呼び出し)
9. 機器組込み用のISDN通信カードとなっておりますので、長期にわたる安定した製品供給が可能です
10. 亀通開発 国内生産品
11. 各種カスタマイズ可能
12. JATE認定品(ISDN通信ボード単体認定)
13. RAS接続対応
14. Dchパケット 124多重対応
15. Bchパケット 248多重対応

概略仕様

項目	仕様
回線I/F	ISDN BRI S/T点IF
回線数	1、2
接続方式	P-MP接続
通信チャンネル	2B+D、4B+2D
交換方式	Bch回線交換、Dchパケット交換、Bchパケット交換
通信プロトコル	HDLC(LAP-B) PPP/MP(NDIS/RAS) X.25(Dchパケット、Bchパケット) u-law(音声) トランスペアレント(生データ)
パケット通信	VC/PVC 対応
パケット多重	可能
音声(VOICE)制御	可能、ulaw(G.711)⇔PCM(wave file)変換、ボリューム機能
DTMF(PB信号)	検出/送出 対応
INSサービス	ダイヤルイン、iナンバー、ユーザ間情報通知(UUI)、INSボイスワープ、サブアドレス、他
ローカルバス	PCI Rev2.x準拠(PCI-SIG) ※PCI 3.3V/5V自動対応(ISDN-PCI20ボード)
複数ボード同時使用	可能
LowProfile PCI	○
ドライバ/ライブラリ	亀通ボードAPI(独自ドライバ)　FRAPI-A　Like関数 Windows用 開発キットに添付 Linux用 開発キットに添付 NDIS RASドライバ(Windows)
対応OS	Windows 98、Windows Me、Windows NT4.0、Windows2000 Windows2000 server、Windows2003 server、WindowsXP Linux → 対応Linux
消費電力	5V 800mA(MAX)
外形	122*64*14(金具を除く) LowProfile PCIサイズ

ISDNボード

品名	型番	定価(税抜き)	備考	音声通信	JATE認定番号

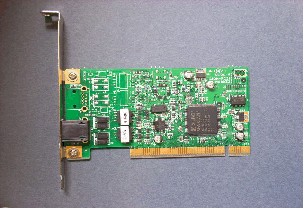

ISDNボード(1回線版)	ISDN-PCI10-2Bxx	39,800円	PCI 5V	×	C01-1034JP

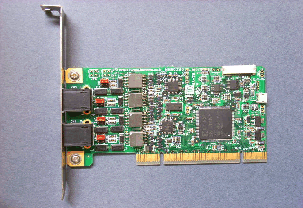

ISDNボード(2回線版)	ISDN-PCI10-4Bxx	59,800円	PCI 5V	○	C03-0091JP
ISDNボード(2回線版)	ISDN-PCI20-4Bxx	59,800円	PCI 3.3V/5V	○	C06-0464001

※ISDNボードは、開発キットご購入済みのお客様にのみの単体販売となります。
※xxには、OEMコードが入ります。ご注文の際には開発キットご購入時のOEMコードを含めた型番ご注文下さい。
※ロープロファイル用の取り付け金具を希望される場合は、別途御連絡ください。

ロープロファイルブラケット

品名	定価(税抜き)
ISDNボードロープロファイル金具(1回線用)	3,500円
ISDNボードロープロファイル金具(2回線用)	3,500円

※ ISDNボードご注文時に、ロープロファイル版の指示を頂ければ、ロープロファイル金具を取り付けて納品いたしますので、本費用は不要です。
※ISDNボードは、特に指示が無い場合は、通常版のブラケット金具となります。

ISDNボード開発キット

ユーザ独自の通信アプリケーションを作成する為のAPIライブラリです。

亀通ISDNボードを使用される場合は、開発キットを別途ご購入ください。ISDNボード単体購入時には、ボードドライバ、APIライブラリは添付されていません。

内容、価格についてはこちらを参照下さい。
ISDNボード開発キット

サポート情報

• サーバマシンについて
• ISDN通信カードのSMPカーネル対応について
• 3.3V版ISDNカードについて
• ISDN通信カードのBchパケット交換対応について
• P-P接続について
• PCI SIG Vendor IDについて
• ボリューム調整機能を追加しました
• INSボイスワープに対応しました
• PCIバス延長スロットでの動作不可
• X25　LCN/LCGN
• X25_EV_L2_FAIL
• Close処理の注意点(音声開発キット、Dchパケット開発キット、回線交換開発キット)
• １回線版ボード(-2Bボード)での音声対応について
• 番号案内「104」接続時の注意
• Dchパケット接続時の注意事項
• ISDNカード対応Linuxついて
• リダイヤル規制
• ISDNカードドライバの更新方法について
